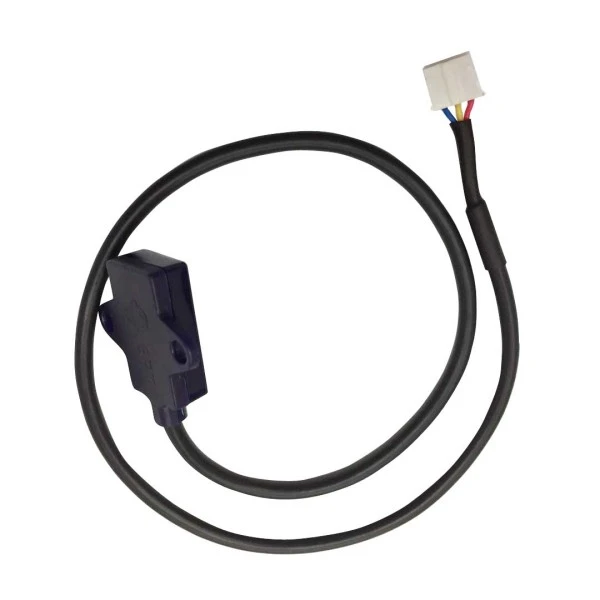

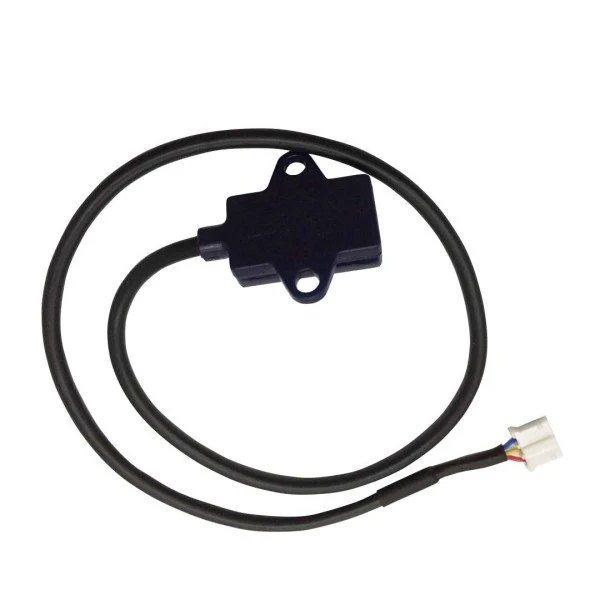

ที่CL-301 เซ็นเซอร์วัดระดับของเหลวแบบคาปาซิทีฟเป็นส่วนประกอบอิเล็กทรอนิกส์ขนาดกะทัดรัดที่ออกแบบมาเพื่อตรวจจับการมีหรือไม่มีของเหลวโดยไม่ต้องเจาะภาชนะ ด้วยการใช้เทคโนโลยีการตรวจจับแบบคาปาซิทีฟขั้นสูง จึงทำงานได้อย่างมีประสิทธิภาพผ่านผนังที่ไม่ใช่-โลหะ นี้เซ็นเซอร์ระดับ-โพรบ-ความจุ-เป็นไปตามข้อกำหนด RoHS และสร้างขึ้นให้มีอายุการใช้งานยาวนาน โดยมีอายุการใช้งานยาวนานถึง 50,000 ชั่วโมง ไม่ว่าคุณจะต้องตรวจสอบระดับน้ำในเครื่องชงกาแฟหรือมั่นใจในความปลอดภัยในอุปกรณ์ชงกาแฟทางการแพทย์ เซ็นเซอร์นี้ให้การตรวจจับแบบไบนารี่ที่แม่นยำ (สูง/ต่ำ)
คุณสมบัติผลิตภัณฑ์
การตรวจจับการสัมผัสที่ไม่ใช่-:เซ็นเซอร์จะเกาะติดกับภายนอกภาชนะ(ด้านอุณหภูมิต่ำ-) ช่วยลดความเสี่ยงของการรั่วไหลและการปนเปื้อน
ขนาดกะทัดรัด-เป็นพิเศษ:พื้นที่ขนาดเล็กทำให้สามารถรวมเข้ากับอุปกรณ์ที่มีพื้นที่จำกัด- เช่น เครื่องพิมพ์และเครื่องทำน้ำอุ่นขนาดเล็กได้อย่างง่ายดาย
การใช้พลังงานต่ำ:มีกระแสไฟสแตนด์บายต่ำเป็นพิเศษ- เหมาะสำหรับอุปกรณ์-ที่ทำงานด้วยแบตเตอรี่หรือ-อุปกรณ์ที่ประหยัดพลังงาน
เอาท์พุทดิจิตอล:ล้างสัญญาณแรงดันไฟฟ้าสูง/ต่ำเพื่อการตีความที่ง่ายดายด้วย MCU (ไมโครคอนโทรลเลอร์)
หลักการทำงาน
นี้เซ็นเซอร์ระดับ-โพรบ-ความจุ-ทำงานตามหลักการเปลี่ยนแปลงความจุ
การเปลี่ยนแปลงความจุ:เซ็นเซอร์จะสร้างตัวเก็บประจุพร้อมกับผนังภาชนะ เมื่อมีของเหลว (ตัวกลางไดอิเล็กทริกสูง-) อยู่ใกล้เซ็นเซอร์ ค่าความจุไฟฟ้าจะเปลี่ยนไปอย่างมาก
การประมวลผลสัญญาณ:วงจรรวมภายในเซ็นเซอร์ตรวจจับการเปลี่ยนแปลงความจุนี้
การสลับเอาต์พุต:
ตรวจพบของเหลว:เซ็นเซอร์ส่งออกแรงดันไฟฟ้าต่ำ (<0.1V).
ไม่พบของเหลว:เซ็นเซอร์ส่งออกไฟฟ้าแรงสูง (>วีซีซี - 0.1V)
พารามิเตอร์ผลิตภัณฑ์
|
รายการพารามิเตอร์ |
ข้อกำหนดทางเทคนิค |
|
รุ่นสินค้า |
ซีแอล-301 |
|
หลักการตรวจจับ |
การเหนี่ยวนำความจุ |
|
ความแม่นยำในการตรวจจับ |
±1มม |
|
แรงดันใช้งาน |
กระแสตรง 3.3V-5V |
|
ปัจจุบันทำงาน |
น้อยกว่าหรือเท่ากับ 20mA |
|
เวลาตอบสนอง |
น้อยกว่าหรือเท่ากับ 100ms |
|
อุณหภูมิในการทำงาน |
-20 องศา ~ +60 องศา |
|
อุณหภูมิในการจัดเก็บ |
-30 องศา ~ +70 องศา |
|
สัญญาณเอาท์พุต |
สัญญาณสวิตช์ระดับสูง/ต่ำ (ปรับแต่งได้) |
|
เกรดการป้องกัน |
IP65 |
|
วัสดุเปลือก |
พลาสติกฉนวนเกรดสูง- |
|
อายุการใช้งาน |
มากกว่าหรือเท่ากับ 50,000 ชั่วโมง |
ฟิลด์แอปพลิเคชัน
นี้เซ็นเซอร์ระดับ-โพรบ-ความจุ-มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ ที่สุขอนามัยและความน่าเชื่อถือเป็นสิ่งสำคัญ:
เครื่องใช้ในบ้าน:ตู้น้ำ, เครื่องทำน้ำอุ่นไฟฟ้า, เครื่องชงกาแฟ, เครื่องทำความชื้น
อุปกรณ์สำนักงาน:การตรวจจับระดับหมึกในเครื่องพิมพ์
อุปกรณ์การแพทย์:การตรวจสอบระดับของไหลในเครื่องวิเคราะห์หรืออุปกรณ์บำบัด
อุปกรณ์อุตสาหกรรม:การควบคุมระดับของเหลวในถังและอ่างเก็บน้ำที่ไม่ใช่-โลหะ
วิธีการติดตั้ง
เพื่อประสิทธิภาพสูงสุด โปรดปฏิบัติตามแนวทางการติดตั้งต่อไปนี้:
การเตรียมพื้นผิว:ทำความสะอาดและทำให้พื้นผิวด้านนอกของภาชนะที่จะติดตั้งเซ็นเซอร์แห้ง
ตำแหน่งการติดตั้ง:ติดเซ็นเซอร์เข้ากับศูนย์กลางของผนังถัง(ดูโครงสร้างของถังเก็บน้ำเฉพาะของคุณ)
ข้อจำกัดด้านสิ่งแวดล้อม:
ไม่ใช่-โลหะเท่านั้น:เซ็นเซอร์ไม่สามารถตรวจจับของเหลวผ่านภาชนะโลหะได้.
หลีกเลี่ยงความชื้น:อย่าวางแผงวงจรเซ็นเซอร์ในสภาพแวดล้อมที่ชื้น
สายไฟ:เชื่อมต่อเซ็นเซอร์กับ MCU (ไมโครคอนโทรลเลอร์) ของคุณโดยใช้วงจรที่แนะนำ: VCC เพื่อจ่ายไฟ, GND ไปที่กราวด์ และสัญญาณไปยังพินอินพุต
ตัวเลือกที่ปรับแต่งได้
1. การปรับแต่งโครงสร้าง
รองรับความยาวโพรบที่กำหนดเอง เส้นผ่านศูนย์กลางของโพรบ ขนาดเกลียวในการติดตั้ง และวิธีการยึดตามขนาดถังเก็บน้ำของลูกค้าและพื้นที่การติดตั้ง โดยปรับให้เข้ากับโครงสร้างอุปกรณ์ที่ไม่ได้มาตรฐาน-ของตู้กดน้ำรุ่นต่างๆ
2. การปรับแต่งสัญญาณ
ปรับแต่งประเภทสัญญาณเอาท์พุต รวมถึงสัญญาณสวิตช์ดิจิตอล สัญญาณแรงดันไฟฟ้าแบบอะนาล็อก ฯลฯ และปรับพารามิเตอร์เกณฑ์ระดับสูง/ต่ำและความไวเพื่อให้ตรงกับระบบควบคุมอุปกรณ์ต่างๆ
3. การปรับแต่งรูปลักษณ์และการป้องกัน
รองรับวัสดุเปลือกที่ปรับแต่ง ความยาวสายไฟ ประเภทตัวเชื่อมต่อ และเกรดการป้องกันที่ได้รับการอัพเกรดตามสภาพแวดล้อมการใช้งานพิเศษ เพื่อตอบสนองความต้องการที่ได้รับการปรับปรุง-กันฝุ่น กันน้ำ และทนอุณหภูมิสูง-
ทำไมถึงเลือกพวกเรา
การปรับแต่งสถานการณ์ระดับมืออาชีพปรับให้เหมาะสมตามเป้าหมายสำหรับสถานการณ์ตู้จ่ายน้ำ ปรับให้เข้ากับสภาพแวดล้อมการทำงานของตัวกลางน้ำสะอาดและถังเก็บน้ำแบบปิดได้อย่างสมบูรณ์ โดยมีความเกี่ยวข้องมากกว่าเซ็นเซอร์ระดับอุตสาหกรรมทั่วไป และผลการใช้งานจริงที่เสถียรยิ่งขึ้น
ประสิทธิภาพต้นทุนสูงในขณะที่รับประกันความแม่นยำสูงและมีเสถียรภาพสูง โครงสร้างผลิตภัณฑ์ก็ง่ายขึ้น ต้นทุนการผลิตได้รับการปรับปรุงให้เหมาะสม และราคาสามารถแข่งขันได้ในอุตสาหกรรม ช่วยให้ผู้ผลิตอุปกรณ์ลดต้นทุนการจัดซื้อและปรับปรุงความสามารถในการแข่งขันในตลาดผลิตภัณฑ์
ความสามารถในการจ่ายมวลที่มั่นคงด้วยสายการผลิตที่ได้มาตรฐานและระบบห่วงโซ่อุปทานที่สมบูรณ์แบบ เราจึงสามารถจัดหา-คำสั่งซื้อจำนวนมากได้อย่างสม่ำเสมอ รับประกันวงจรการจัดส่ง และสนับสนุน-ความร่วมมือ OEM/ODM ในระยะยาว
รับประกันหลังการขาย-ที่เชื่อถือได้เราให้การรับประกันคุณภาพผลิตภัณฑ์ในระยะยาว-และการสนับสนุนทางเทคนิคอย่างมืออาชีพ เรามีทีมงานด้านเทคนิคมืออาชีพที่จะแก้ปัญหาการติดตั้ง การแก้จุดบกพร่อง และการจับคู่ของลูกค้าแบบเรียลไทม์ พร้อมการตอบสนองที่รวดเร็วและบริการที่เชื่อถือได้
คำถามที่พบบ่อย
ถาม: เซ็นเซอร์ CL-301 เหมาะสำหรับตู้กดน้ำเท่านั้นหรือไม่
ตอบ: โดยหลักแล้วได้รับการปรับให้เหมาะสมที่สุดสำหรับสถานการณ์ตู้จ่ายน้ำ และยังใช้ได้กับอุปกรณ์จัดเก็บน้ำสะอาดขนาดเล็กอื่นๆ เช่น ถังเก็บน้ำแบบตั้งโต๊ะ เครื่องทำน้ำบริสุทธิ์ และเครื่องทำความชื้น ไม่เหมาะสำหรับสารที่มีฤทธิ์กัดกร่อน หนืด หรือสิ่งเจือปน-ที่มีตัวกลางที่เป็นของเหลว
ถาม: เซ็นเซอร์ต้องมีการสอบเทียบเป็นประจำระหว่างการใช้งานหรือไม่
ตอบ: ไม่จำเป็นต้องมีการสอบเทียบเป็นประจำ ผลิตภัณฑ์นี้มี-โปรแกรมการชดเชยอุณหภูมิอัตโนมัติและการรักษาเสถียรภาพสัญญาณ ซึ่งสามารถปรับให้เข้ากับการเปลี่ยนแปลงของอุณหภูมิโดยรอบได้โดยอัตโนมัติ โดยรักษาความแม่นยำในการตรวจจับที่เสถียรสำหรับการใช้งานในระยะยาว-
ถาม: เซ็นเซอร์สามารถปรับแต่งให้เหมาะกับความต้องการแรงดันไฟฟ้าและสัญญาณพิเศษได้หรือไม่
ก. ใช่. เราสนับสนุนแรงดันไฟฟ้าในการทำงานที่กำหนดเอง โหมดสัญญาณเอาท์พุต ความไวในการตรวจจับ และพารามิเตอร์ทางไฟฟ้าอื่นๆ ตามความต้องการของลูกค้าเพื่อให้ตรงกับระบบควบคุมอุปกรณ์ต่างๆ
ถาม: เซนเซอร์กันน้ำได้เกรดเท่าไหร่? สามารถทำงานได้ในสภาพแวดล้อมที่ชื้นเป็นเวลานานหรือไม่?
ตอบ: เกรดการป้องกันถึง IP65 ซึ่งกันฝุ่น-และกันสาด-ได้อย่างสมบูรณ์ สามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมภายในตู้กดน้ำที่มีความชื้นเป็นเวลานาน โดยไม่มีไอน้ำซึมหรือวงจรไฟฟ้าขัดข้อง
ถาม: รอบการจัดส่งสำหรับผลิตภัณฑ์ที่กำหนดเองคืออะไร?
ตอบ: สำหรับผลิตภัณฑ์แบบกำหนดเองทั่วไป รอบการจัดส่งตัวอย่างคือ 3-5 วันทำการ และรอบการจัดส่งการผลิตจำนวนมากคือ 7-10 วันทำการ ซึ่งสามารถปรับเปลี่ยนได้ตามปริมาณการสั่งซื้อและความยากในการปรับแต่ง
