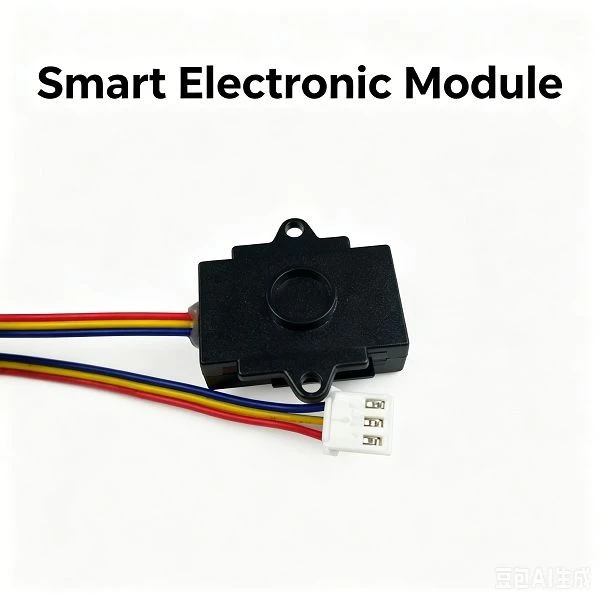

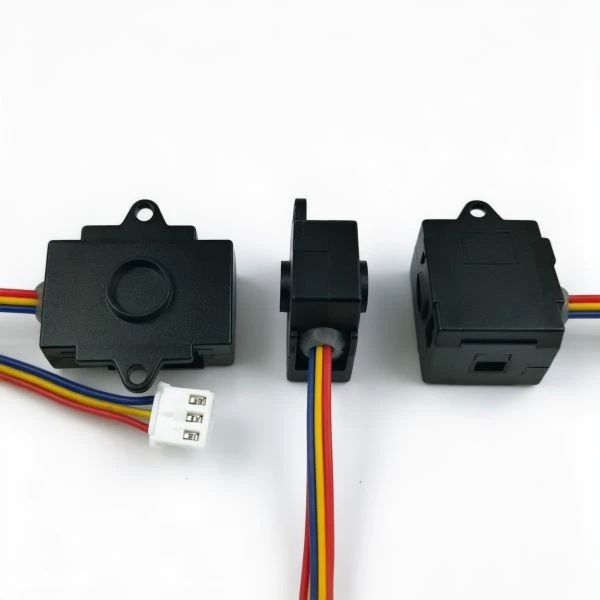

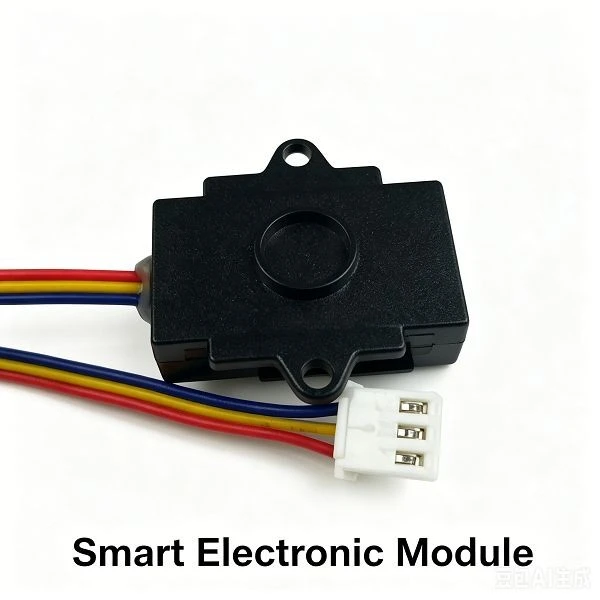

แนะนำตัวCL-302 เซ็นเซอร์วัดระดับของเหลวแบบคาปาซิทีฟซึ่งเป็นส่วนประกอบอิเล็กทรอนิกส์ที่แข็งแกร่งที่สร้างขึ้นเพื่อให้การตรวจจับการรั่ว-ที่เชื่อถือได้ ต่างจากโพรบแบบดั้งเดิมที่ต้องเจาะทะลุสิ่งนี้เซ็นเซอร์ระดับถังเก็บประจุยึดติดกับด้านนอกของถังเพื่อรักษาความสมบูรณ์ของภาชนะ ได้รับการออกแบบมาเพื่อทำงานในช่วงแรงดันไฟฟ้ากว้าง (4.5V ถึง 24V) และให้เอาต์พุตสัญญาณ TTL ที่ชัดเจน ด้วยอายุการใช้งานสูงสุด 50,000 ชั่วโมงและระดับการป้องกัน IP64 เซ็นเซอร์นี้ถูกสร้างขึ้นเพื่อให้ทนทานต่อความต้องการการทำงานต่อเนื่องในสภาพแวดล้อมที่หลากหลาย
คุณสมบัติผลิตภัณฑ์
ความน่าเชื่อถือ-ของรัฐที่มั่นคง:ไม่มีชิ้นส่วนที่เคลื่อนไหวด้วยกลไกรับประกันความทนทาน-ในระยะยาวและทนต่อการสึกหรอ
การติดตั้งที่ไม่รุกราน-:เพียงติดตั้งเซ็นเซอร์บนข้างนอกของถังที่ไม่ใช่โลหะ-เพื่อให้ประกอบและบำรุงรักษาได้ง่าย
ความเข้ากันได้ของแรงดันไฟฟ้ากว้าง:ทำงานบนช่วงแรงดันไฟฟ้ากว้าง (4.5V ~ 24V) ทำให้เหมาะสำหรับความต้องการของระบบต่างๆ
เกรดอุตสาหกรรม:ได้รับการจัดอันดับการป้องกันฝุ่นและน้ำที่ระดับ IP64 ทำให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคง
หลักการทำงานและสูตรหลัก
เซ็นเซอร์ระดับของเหลวแบบคาปาซิทีฟนี้จะตรวจจับการมีอยู่ของของเหลวโดยการตรวจสอบการเปลี่ยนแปลงความจุแบบเรียลไทม์- หลักการทำงานและเอาต์พุตสัญญาณมีดังนี้:
การตรวจจับความจุ: เซ็นเซอร์จะสร้างสนามไฟฟ้าผ่านผนังภาชนะที่ไม่-นำไฟฟ้า เมื่อมีของเหลว ค่าคงที่ไดอิเล็กทริกจะเปลี่ยนแปลง ทำให้เกิดความผันผวนในความจุ
การประมวลผลสัญญาณ: วงจรในตัว-จับการเปลี่ยนแปลงความจุได้อย่างแม่นยำ ตามด้วยการกรองและการประมวลผลการขยาย
ลอจิกเอาท์พุต:
🟢 ตรวจพบของเหลว: ส่งสัญญาณออกระดับต่ำ (< 0.3V).
🔴 ไม่มีของเหลว: Outputs a HIGH level (> 4.5V).
⚠️หมายเหตุ: เพื่อให้แน่ใจว่ามีการแทรกซึมของสนามไฟฟ้าอย่างเหมาะสม โปรดตรวจสอบให้แน่ใจว่าผนังภาชนะที่จุดติดตั้งทำจากวัสดุที่ไม่ใช่-โลหะ
พารามิเตอร์ผลิตภัณฑ์
| พารามิเตอร์ | เครื่องหมาย | เงื่อนไข | นาที | ประเภท | สูงสุด | หน่วย |
|---|---|---|---|---|---|---|
| แรงดันไฟฟ้าที่ใช้งาน | วีดีดี | - | 4.5 | 5 | 24 | V |
| ปัจจุบัน (น้ำ) | ไอดีดี | VDD=5V, น้ำ | 1.5 | 2 | 3 | มิลลิแอมป์ |
| ปัจจุบัน (อากาศ) | ไอดีดี | VDD=5V, แอร์ | 1.5 | 2 | 3 | มิลลิแอมป์ |
| สัญญาณเอาท์พุต | - | - | ทีทีแอล | - | - | - |
| เวลาตอบสนอง | - | - | - | - | 1 | s |
| อุณหภูมิในการทำงาน | T ความเห็น | - | 0 | 25 | 40 | ระดับ |
| อุณหภูมิในการจัดเก็บ | ที stg | - | -20 | - | 60 | ระดับ |
| ชีวิตการทำงาน | ภูเขา | - | - | 50,000 | - | h |
ฟิลด์แอปพลิเคชัน
เอนกประสงค์นี้เซ็นเซอร์ระดับถังเก็บประจุเป็นตัวเลือกที่สมบูรณ์แบบสำหรับการใช้งานที่ต้องการสุขอนามัยและความน่าเชื่อถือ:
อุปกรณ์เครื่องดื่ม:รับประกันการทำงานที่ราบรื่นในตู้กดน้ำและเครื่องชงกาแฟ
เทคโนโลยีการแพทย์:ให้การตรวจสอบของเหลวที่ปลอดภัยในเครื่องวิเคราะห์ทางการแพทย์และอุปกรณ์การรักษา
ระบบอัตโนมัติทางอุตสาหกรรม:การควบคุมระดับของเหลวในถังเคมีและอุปกรณ์การผลิต
สมาร์ทโฮม:เปิดใช้งานการจัดการน้ำอัจฉริยะในเครื่องทำความชื้นและเครื่องกรองน้ำ
วิธีการติดตั้ง
เป็นมืออาชีพและเข้มงวด รวมถึงรายละเอียดทางวิศวกรรม เช่น "การหลีกเลี่ยงฟองอากาศ" เพื่อลด-ค่าใช้จ่ายในการสนับสนุนหลังการขาย
[แนวทางการติดตั้งและคำแนะนำในการเดินสายไฟ]
เพื่อรับประกันความแม่นยำในการตรวจจับและยืดอายุการใช้งานของเซ็นเซอร์ ให้ปฏิบัติตามข้อกำหนดการใช้งานต่อไปนี้อย่างเคร่งครัด:
การรักษาพื้นผิวการติดตั้ง: ก่อนการติดตั้ง ให้ขจัดสิ่งสกปรกออกจากผนังด้านนอกของภาชนะอย่างทั่วถึง ตรวจสอบให้แน่ใจว่าพื้นผิวสัมผัสเรียบ สะอาด และแห้งสนิท เพื่อป้องกันการอ่านค่าความจุที่ผิดปกติซึ่งเกิดจากฟองอากาศหรือสิ่งสกปรกที่ติดอยู่

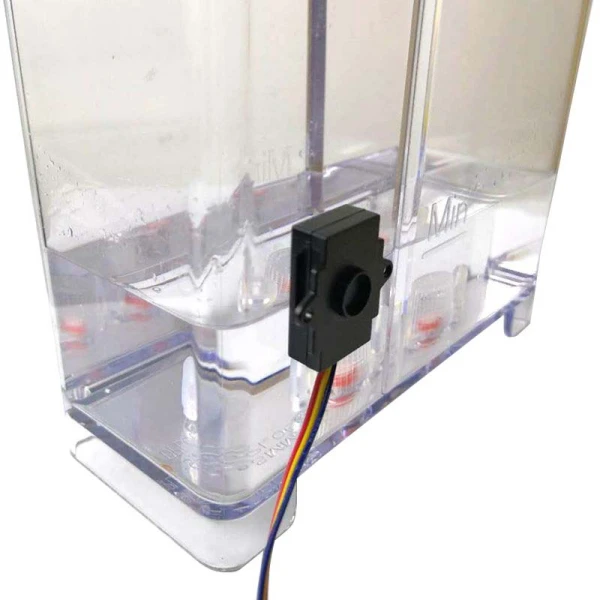

วิธีการติดตั้ง: ใช้กาวหรืออุปกรณ์จับยึดที่ให้มาเพื่อติดเซ็นเซอร์กับผนังด้านข้างของถังที่ไม่นำไฟฟ้า-อย่างแน่นหนา
️ ข้อจำกัดที่สำคัญ:
ข้อกำหนดด้านวัสดุ: ตามหลักการการเจาะทะลุของสนามไฟฟ้า เซ็นเซอร์นี้ได้รับการออกแบบมาโดยเฉพาะสำหรับภาชนะที่ไม่ใช่-โลหะ และจะไม่ทำงานกับถังโลหะ
การคุ้มครองสิ่งแวดล้อม: ตัวเซ็นเซอร์และแผงวงจรไม่กันน้ำ โปรดใช้มาตรการป้องกันความชื้นและฉนวนภายนอก- อย่าวางเครื่องไว้ในสภาพแวดล้อมที่มีความชื้นสูง-หรือจมอยู่ใต้น้ำ
การเชื่อมต่อไฟฟ้า:
วีซีซี: เชื่อมต่อกับแหล่งจ่ายไฟบวกของระบบ
จีเอ็นดี: เชื่อมต่อกับกราวด์ของระบบ
สัญญาณ: เชื่อมต่อกับพินอินพุตดิจิทัล/อนาล็อกบนไมโครคอนโทรลเลอร์ (MCU) ของคุณ
ตัวเลือกที่ปรับแต่งได้
1. การปรับแต่งพารามิเตอร์ทางไฟฟ้าและการตรวจจับ
รองรับช่วงการตรวจจับที่กำหนดเอง (ปรับได้ 0.1-3 ม.) ความไวในการตรวจจับและเกณฑ์สวิตช์ ปรับแต่งแรงดันไฟฟ้าทำงานพิเศษ ประเภทเอาต์พุตสัญญาณ และความละเอียด เพื่อปรับให้เข้ากับระบบควบคุมสายอัตโนมัติและอุปกรณ์โฮสต์ทางอุตสาหกรรมยี่ห้อต่างๆ
2. การปรับแต่งโครงสร้างและการติดตั้ง
ปรับแต่งความยาวของโพรบ เส้นผ่านศูนย์กลางของโพรบ ข้อมูลจำเพาะของเกลียว และโครงสร้างขายึด ให้การปรับแต่งขนาดที่ไม่ใช่-มาตรฐานสำหรับถังรูปทรงพิเศษ-และพื้นที่การติดตั้งที่แคบของสายการผลิตอัตโนมัติเพื่อให้ได้การติดตั้งที่เหมาะสมอย่างแม่นยำ
3. การปรับแต่งวัสดุและการป้องกัน
สนับสนุนการอัพเกรดเกรดการป้องกัน ปรับแต่งวัสดุเปลือกที่ทนต่ออุณหภูมิสูงและต่ำ ป้องกัน-ออกซิเดชัน และป้องกัน-การกัดกร่อน ปรับแต่งความยาวสายไฟ ขั้วต่อกันน้ำ และอุปกรณ์เสริมป้องกัน เพื่อปรับให้เข้ากับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง เช่น อุณหภูมิ ความชื้นสูง และฝุ่นหนา
ทำไมถึงเลือกพวกเรา
สถานการณ์-การเพิ่มประสิทธิภาพทางอุตสาหกรรมโดยเฉพาะปรับให้เหมาะสมตามเป้าหมายสำหรับสภาพแวดล้อมสายการผลิตแบบอัตโนมัติ โดยมี-การป้องกัน-การรบกวนระดับอุตสาหกรรมและความสามารถในการดำเนินการอย่างต่อเนื่อง มีความสามารถในการปรับตัวด้านสิ่งแวดล้อมและความเสถียรในการดำเนินงานได้ดีกว่าเซ็นเซอร์ระดับทั่วไปของพลเรือน ซึ่งปรับให้เข้ากับสภาวะการผลิตทางอุตสาหกรรมที่มีความเข้มข้นสูง-ได้อย่างเต็มที่
ช่วงกว้างและความเก่งกาจที่แข็งแกร่งช่วงการตรวจจับที่กว้างพิเศษ 0.1-3 ม. ครอบคลุมสถานการณ์การตรวจสอบถังและท่ออุตสาหกรรมส่วนใหญ่ การออกแบบแรงดันไฟฟ้าอุตสาหกรรมมาตรฐาน 5V ช่วยให้มั่นใจได้ถึงความเข้ากันได้สูงกับอุปกรณ์อัตโนมัติและระบบควบคุมต่างๆ
ความสามารถในการผลิตและจัดส่งจำนวนมากที่เชื่อถือได้ด้วยสายการผลิตเซ็นเซอร์อุตสาหกรรมระดับมืออาชีพและระบบการจัดการห่วงโซ่อุปทานที่สมบูรณ์ เราจึงสามารถดำเนินการ-คำสั่งซื้อทางอุตสาหกรรมเป็นชุดจำนวนมาก รับประกัน-การส่งมอบตรงเวลา และสนับสนุน-การจัดหาความร่วมมือ OEM/ODM ที่มีเสถียรภาพในระยะยาว
การสนับสนุนด้านเทคนิคอย่างมืออาชีพและบริการหลังการขาย-เราให้การรับประกันคุณภาพผลิตภัณฑ์ระยะยาว-และการสนับสนุนทีมงานด้านเทคนิคอุตสาหกรรมโดยเฉพาะ เราสามารถแก้ไข-การติดตั้งที่ไซต์งาน การแก้ไขจุดบกพร่องของระบบ และปัญหาการจับคู่อุปกรณ์สำหรับสายการผลิตอัตโนมัติได้อย่างรวดเร็ว ทำให้ลูกค้ามั่นใจได้ว่าลูกค้าจะใช้งานอุปกรณ์ได้โดยไม่ต้องกังวล
คำถามที่พบบ่อย
คำถามที่ 1: เซ็นเซอร์ระดับถังเก็บประจุนี้สามารถทำงานผ่านถังโลหะได้หรือไม่
ตอบ: ไม่ เซนเซอร์ต้องใช้สิ่งกีดขวางที่ไม่-นำไฟฟ้า (ไม่ใช่-โลหะ) เพื่อตรวจจับของเหลว มันไม่สามารถใช้หากภาชนะทำจากโลหะ
Q2: อะไรคือสัญญาณเอาท์พุตเมื่อตรวจพบของเหลว?
ตอบ: เมื่อตรวจพบของเหลว เซนเซอร์จะส่งออก aแรงดันไฟฟ้าต่ำ (<0.3V). When no liquid is detected, it outputs a ไฟฟ้าแรงสูง (>4.5V).
Q3: ช่วงแรงดันไฟฟ้าในการทำงานคือเท่าไร?
ตอบ: เซ็นเซอร์ทำงานในช่วงแรงดันไฟฟ้าที่กว้างตั้งแต่4.5V ถึง 24Vทำให้มีความหลากหลายสูงสำหรับการออกแบบระบบต่างๆ
คำถามที่ 4: เซ็นเซอร์มีความไวต่อความชื้นในสิ่งแวดล้อมหรือไม่
ก. ใช่. ไม่ควรวางเซ็นเซอร์ไว้ในสภาพแวดล้อมที่มีความชื้น เนื่องจากอาจส่งผลต่อประสิทธิภาพของแผงวงจร
Q5: เวลาตอบสนองโดยทั่วไปคือเท่าไร?
ตอบ: เวลาตอบสนองรวดเร็วมาก โดยมีความล่าช้าสูงสุดที่1 วินาที.
